Akustisen vuodonilmaisun ymmärtäminen

Mitkä ovat vesivuotojen äänet?
Vesivuotoja maanalaisissa paineistetuissa putkissa voi kuulua monia erilaisia ​​ääniä:
● "Shis" tai "whosh" putken tärinästä ja aukon paineen alenemisesta
● Putken ympärillä virtaavasta vedestä kuuluu "roiskumista" tai "Babbling Brook" ääniä
● Nopeat "lyövät/jyskyttävät" äänet vesisuihkusta, joka osuu maaperän seinämään
● Pieniä "kolinaa" kivien ja kivien pomppimisesta putkesta
"Hiss" tai "Whosh" -ääni, joka kuulostaa usein jatkuvalta staattiselta melulta, on ainoa, joka esiintyy aina vuotojen yhteydessä putkissa, joissa on 30 psi tai korkeampi vedenpaine. Muut äänet voivat olla läsnä tai olematta, eivätkä yleensä ole yhtä voimakkaita. Joten päätämme "Onko vuoto?" kuuntelemalla "Hiss" tai "Whosh".

Mitkä tekijät vaikuttavat näihin ääniin?
Putkissa välittyvien ja maan pintaan välittyvien vesivuodojen aiheuttamien äänien voimakkuuteen ja taajuusalueeseen vaikuttavat useat tekijät:
● Veden paine putkessa
● Putken materiaali ja putken halkaisija
● Maaperän tyyppi ja tiivistyminen
● Maaperän syvyys putken päällä
● Pintapeite: ruoho, löysä maa, asfaltti, betonilaatta jne.
Vuotoäänen voimakkuus tai voimakkuus on suoraan verrannollinen putken sisällä olevaan vedenpaineeseen (rajaan asti):

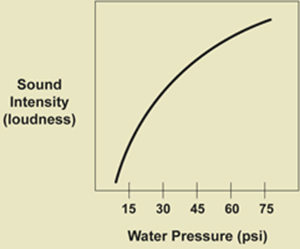

Äänen intensiteetti (äänenvoimakkuus) vs. vedenpaine
Metalliputket, kuten rautajohdot, kupariputket ja teräsputket, välittävät vesivuotoääniä, jotka ovat voimakkaampia ja tiheämpiä kuin PVC- tai asbestisementtiputket. Siksi putkimateriaalin tuntemus on tärkeää.
Suuren halkaisijan putket, olivatpa ne PVC-, betoni-, teräs- tai rautaputket, välittävät paljon vähemmän ääntä vesivuodoista kuin halkaisijaltaan pienet putket. Ja halkaisijaltaan suuret putket lähettävät matalataajuisia ääniä kuin halkaisijaltaan pienet putket.
Hiekkainen maaperä ja erittäin löysä maaperä, erityisesti juuri haudatun putkilinjan yli, eivät välitä kovin hyvin vesivuotojen ääniä, eivätkä myöskään vedellä kyllästetyt maat, kuten suot ja suot. Kova, tiivistynyt maa välittää parhaiten vesivuotojen äänet. Maaperä imee vesivuotojen äänet hyvin nopeasti. Vuodot vesilinjoissa, jotka ovat vain 3 tai 4 jalkaa syviä, ovat paljon helpompi kuulla maan pinnalla kuin vuodot syvemmissä linjoissa. 7 tai 8 metrin syvyydessä vain erittäin suuret vuodot hyvällä vedenpaineella aiheuttavat tarpeeksi melua, joka kuuluu pinnalle.
Lopuksi maanpeite, olipa kyseessä asfalttikatu, irtonainen lika, betonilaatta tai nurmikko, on myös tärkeä ero. Kovat katupinnat ja betonilaatat resonoivat vesivuodon ääniin, ja vuoto voi kuulua 5-10 jalkaa tai enemmän vesiputken molemmilla puolilla. Ruohonurmikot ja irtonaiset likapinnat eivät tarjoa niin resonoivaa levymäistä pintaa, ja niiden pintavaihtelut vaikeuttavat kiinteää kosketusta.
takaisin sivun alkuun

Kuinka vuotoäänet kulkevat putkissa?
Metalliputket, erityisesti 6–12 tuuman rautajohdot, kupariputket ja teräsputket välittävät vesivuotojen äänet satojen jalkojen päähän joka suuntaan. Asbestisementtiputki ja PVC-putki eivät siirrä ääniä läheskään yhtä pitkälle.
Etäisyydet, jotka välitetään vesivuotojen "Shis" tai "Whosh" äänille, ovat putken halkaisijan ja putken materiaalin funktio:

Putken materiaali ja halkaisijan etäisyysäänet kulkevat 2 GPM:n vuotonopeudella 60 PSI:llä
 6 tuuman valurautaputki 600-1000 jalkaa
 12 tuuman valurautaputki 400-800 jalkaa
 24 tuuman valurautaputki 200-400 jalkaa
 6 tuuman AC-putki 400-800 jalkaa
 12 tuuman AC-putki 300-500 jalkaa
 24 tuuman AC-putki 100-300 jalkaa
 6 tuuman PVC-putki 200-300 jalkaa
 12 tuuman PVC-putki 100-200 jalkaa
 24 tuuman PVC-putki 50-100 jalkaa
Siten putken materiaalin ja halkaisijan tunteminen on tärkeää, jotta tiedetään kuinka pitkälle vuotoääni voi siirtyä putken seinämiä pitkin

Kuinka vuotoäänet kulkevat maaperän läpi?

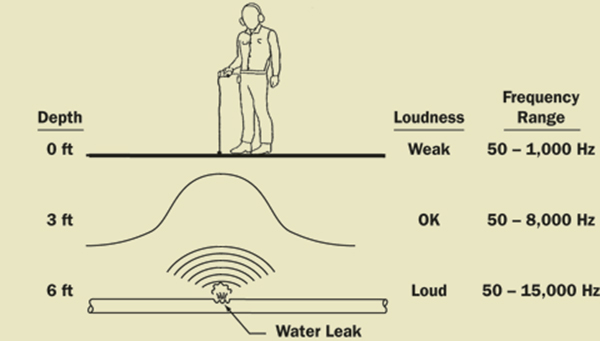

Maaperä imee vesivuotoäänet erittäin nopeasti:
Maaperä absorboi korkeat taajuudet enemmän kuin matalat taajuudet. Jos putkessa on 6 jalkaa syvä vuoto, "Hiss"- tai "Whosh"-ääni on heikko ja "mykistetty", eli vain alemmat taajuudet kuuluvat. Jos putkessa on 3 jalkaa syvä vuoto, ääni on kovempi ja taajuudeltaan hieman korkeampi.

maanmittaus

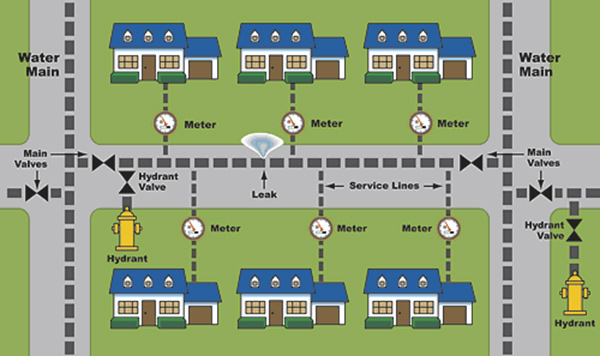

"Matkailu" on termi, jota käytetään vesivuotojen kuuntelemiseen, kun ei ole ilmeisiä todisteita, kuten vesi virtaa kadulla. Jokainen paloposti, venttiili ja huoltolinja on mahdollinen paikka kuulla vesivuotojen äänet:

Koska äänet kulkevat putken seinillä paremmin kuin maaperän läpi, kuuntele aina ensin palopostit, venttiilit ja mittarit. Kun pääset lähemmäksi vuotoa, ääni voimistuu. Päätä lopuksi, mitkä näistä paikoista ovat äänekkäimpiä. Nyt olet valmis "Vesivuodon paikantamiseen".
