Lämpökamerat selitetty

Lämpökuvauskamerat ovat laitteita, jotka muuttavat lämpöenergian (lämmön) näkyväksi valoksi tietyn kohteen tai näkymän analysoimiseksi. Tuotettu kuva tunnetaan termogrammina ja analysoidaan termografiaksi kutsutulla prosessilla. Lämpökuvauskamerat ovat kehittyneitä laitteita, jotka käsittelevät otetun kuvan ja näyttävät sen näytöllä. Näitä kuvia voidaan käyttää välittömään diagnoosiin tai niitä voidaan käsitellä erikoisohjelmiston avulla lisäarviointia, tarkkuutta ja raportointia varten. Lämpökuvauskamerat vievät lämpötilan mittauksen seuraavalle tasolle; lämpötilan numeron sijaan saat kuvan, jossa näkyy pinnan lämpötilaerot.

Mitä lämpökamerat näkevät?
Näkyvä valo on se, mitä näemme ympärillämme joka päivä. Se on ainoa osa sähkömagneettista spektriä, jonka voimme nähdä. Näkyvä valo vie vain pienen alueen sähkömagneettisesta spektristä ja infrapunasäteily (IR) edustaa suurempaa prosenttiosuutta. Jos haluamme nähdä, mitä taajuuden muissa osissa tapahtuu, tarvitsemme erikoislaitteita.
Kaikki esineet absorboivat, heijastavat ja joskus lähettävät energiaa eri tasoilla. Eri materiaalit luovuttavat lämpöä tai kylmää energiaa eri nopeudella. Tämä energia voidaan havaita infrapunalaitteella ja näyttää kuvina.

Lämpökuvauskameran sovellukset ja käyttötarkoitukset
Alun perin Korean sodan aikana sotilaskäyttöön kehitetyt lämpökamerat ovat siirtyneet muille aloille ja löytäneet monia käyttötarkoituksia. Palomiehet käyttävät niitä savun läpi näkemiseen, ihmisten löytämiseen ja tulipalojen paikantamiseen. Lainvalvontaviranomaiset käyttävät tekniikkaa valvontatoimien hallintaan, epäiltyjen paikantamiseen ja kiinniottamiseen, rikospaikkojen tutkimiseen sekä etsintä- ja pelastusoperaatioiden suorittamiseen. Voimajohtojen huoltoteknikot paikantavat ylikuumenevat liitokset ja osat mahdollisten vikojen poistamiseksi. Kun lämmöneristys on viallinen, rakennusteknikot voivat nähdä lämpövuotoja jäähdytyksen tai lämmityksen tehokkuuden parantamiseksi. Myös ihmisten ja muiden lämminveristen eläinten fysiologisia aktiviteetteja, kuten kuumetta, voidaan seurata lämpökuvauksella. Ne ovat myös yleisiä kodin tarkastajien käyttämiä työkaluja.

Lämpökuvauskameran ominaisuudet
Lämpökuvauskameroita voidaan ostaa vähimmäisominaisuuksilla, jotka lukevat vain näytön kiinteän keskipisteen lämpötilan, tai useilla ominaisuuksilla, joiden avulla käyttäjä voi valita useita liikuteltavia hiusristikkoja ja tehdä vertailuja niiden välillä korkean, matalan ja keskilämpötilat näytöllä. Lämpökameroissa on käyttäjän valittavissa useita väripaletteja, kuten musta/valkoinen, rauta tai sateenkaari. Rautapalettia käyttävät yleisimmin kodin tarkastajat. Musta/valkoinen paletti auttaa tunnistamaan kuvan yksityiskohdat, ja sateenkaaripaletilla on paras lämpöherkkyys lämpötilaerojen näyttämiseen. Katso alta esimerkkikuvia joistakin väripaleteista.

Mitä etsiä lämpökamerasta
Useat osat vaikuttavat sekä lämpökameran laatuun että hintaan. Kaksi tärkeintä tekijää ovat ilmaisimen resoluutio ja lämpöherkkyys.
Ilmaisimen resoluutio kuvaa pikselien määrää. Yleisimmät resoluutiot ovat 160 x 120, 320 x 240 ja 640 x 480 pikseliä. 320 x 240 ilmaisin tuottaa kuvan, joka koostuu 76,800 76,800 pikselistä. Koska jokaiseen pikseliin liittyy lämpötila, se on XNUMX XNUMX lämpötilatietopistettä. Suuremmat resoluutiot tuottavat myös näkyvästi selkeämpiä kuvia.
Lämpöherkkyys on pienin lämpötilaero, jonka kamera voi havaita. 0.05°:n herkkyys tarkoittaa, että kamera pystyy erottamaan kaksi pintaa vain viiden sadasosan lämpötilaerolla.
Toinen tärkeä huomioitava tekijä on lämpökameran lämpötila-alue. Alue kertoo, mitkä ovat minimi- ja maksimilämpötilat, jotka kamera voi mitata (-4°F - 2200°F on tyypillistä).
Parhaan analysoitavan lämpökuvan saamiseksi useimpiin kameroihin voidaan tehdä neljä säätöä: tarkennus, emissiivisyysasetusten muutokset, heijastavan lämpötilan asetuksen muutokset ja lämpösäätö. Jokainen näistä säädöistä on otettava huomioon lämpökameraa valittaessa.
Kuten tavallisessa kamerassa, lämpökameran linssi on tarkennettava kuvan selkeyden parantamiseksi. Useimmat kamerat voidaan tarkentaa kääntämällä objektiivia. Kehittyneemmissä kameroissa on painonapin tarkennus.
Emissiivisyys on kohteen lähettämän säteilyn määrä verrattuna täydelliseen säteilyn emitteriin, kun molemmat ovat samassa lämpötilassa. Emissiivisyyden säätäminen on tärkeää, kun mitataan lämpötilaa tai verrataan kahden eri kohteen lämpötiloja. Kaikki kamerat eivät salli heijastavan lämpötilan syöttämistä.
Heijastavan lämpötila-asetuksen avulla käyttäjä voi kompensoida ympäröivien esineiden lämpötilaa, joka heijastuu esineeseen. Aivan kuten emissiivisyys, heijastuslämpötila on tärkeä lämpötilamittauksia tehtäessä tai kahden kohteen lämpötiloja verrattaessa. Kaikki kamerat eivät salli heijastavan lämpötilan syöttämistä.
Kameran lämpösäätö käsittää alueen tai lämpötila-alueen säätämisen, jonka kamera näkee manuaalisessa katselutilassa. Manuaalisessa tilassa käyttäjä voi säätää alueen halutulle alueelle, ja kamera näyttää aina tämän lämpötila-alueen. Manuaalisen tilan käyttö on parasta, kun sitä käytetään tuomaan esiin katseltavan kohteen lämpötilaerot.

Lämpökuvauskameran rajoitukset
Koska lämpöenergia voi heijastua kiiltäviltä pinnoilta, lämpökamerat eivät näe lasin läpi. Lämpökameroiden avulla voidaan kerätä tietoa sisältä
 seinästä, mutta he eivät näe seinien läpi. On myös tärkeää tietää, että lämpökameroita ei tule käyttää ainoana ratkaisevana tekijänä ongelman olemassaolossa. Käytä aina muita instrumentteja ongelman vahvistamiseen.

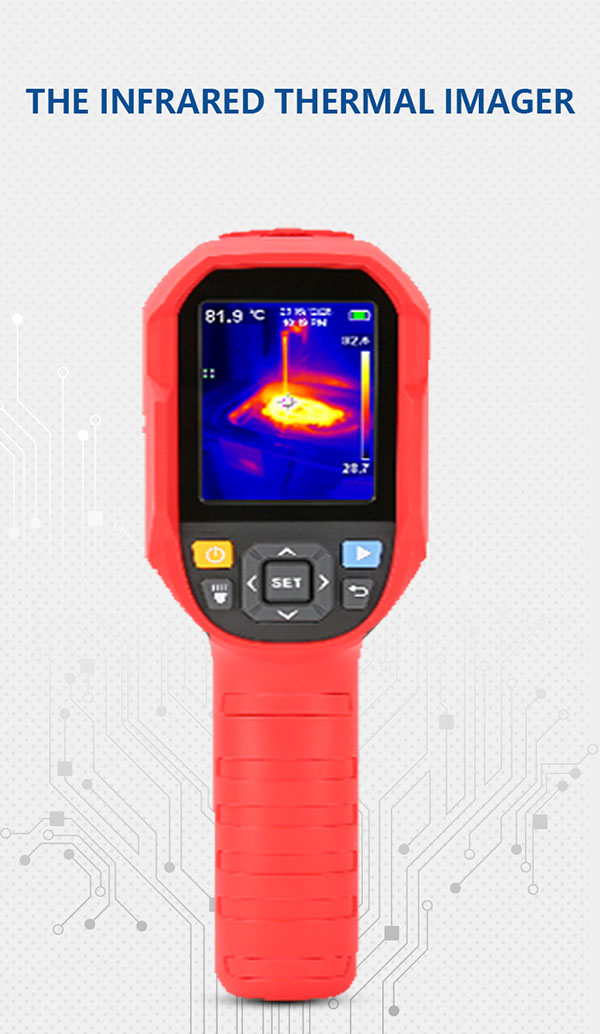

PQWT CX320 lämpökuvauskamera
